روغن در ترانسفورماتورهای روغنی به عنوان پرحجم ترین عایق و خنک کننده استفاده شده است که ضروریست سطح آن همواره در حد مجاز نگهداشته شود. روغن نماها به منظور نشان دادن سطح روغن در ترانسفورماتور بکار می روند. طراحی آن ها طوری است که بتواند در شرایط 110 درجه سانتی گراد و 5 بار (بصورت فشار یا خلا) به عملکرد عادی خود ادامه دهند.

روغن نمای AG250 ارائه شده توسط فروشگاه ترانسفو مارکت جهت تعبیه بر روی ترانسفورماتورهای کنسرواتوری ذیل ارائه می گردد.

ترانسفورماتور توزیع کنسرواتوری کم تلفات 125 کاوا

ترانسفورماتور توزیع کنسرواتوری کم تلفات 160 کاوا

ترانسفورماتور توزیع کنسرواتوری کم تلفات 200 کاوا

ترانسفورماتور توزیع کنسرواتوری کم تلفات 250 کاوا

ترانسفورماتور توزیع کنسرواتوری کم تلفات 315 کاوا

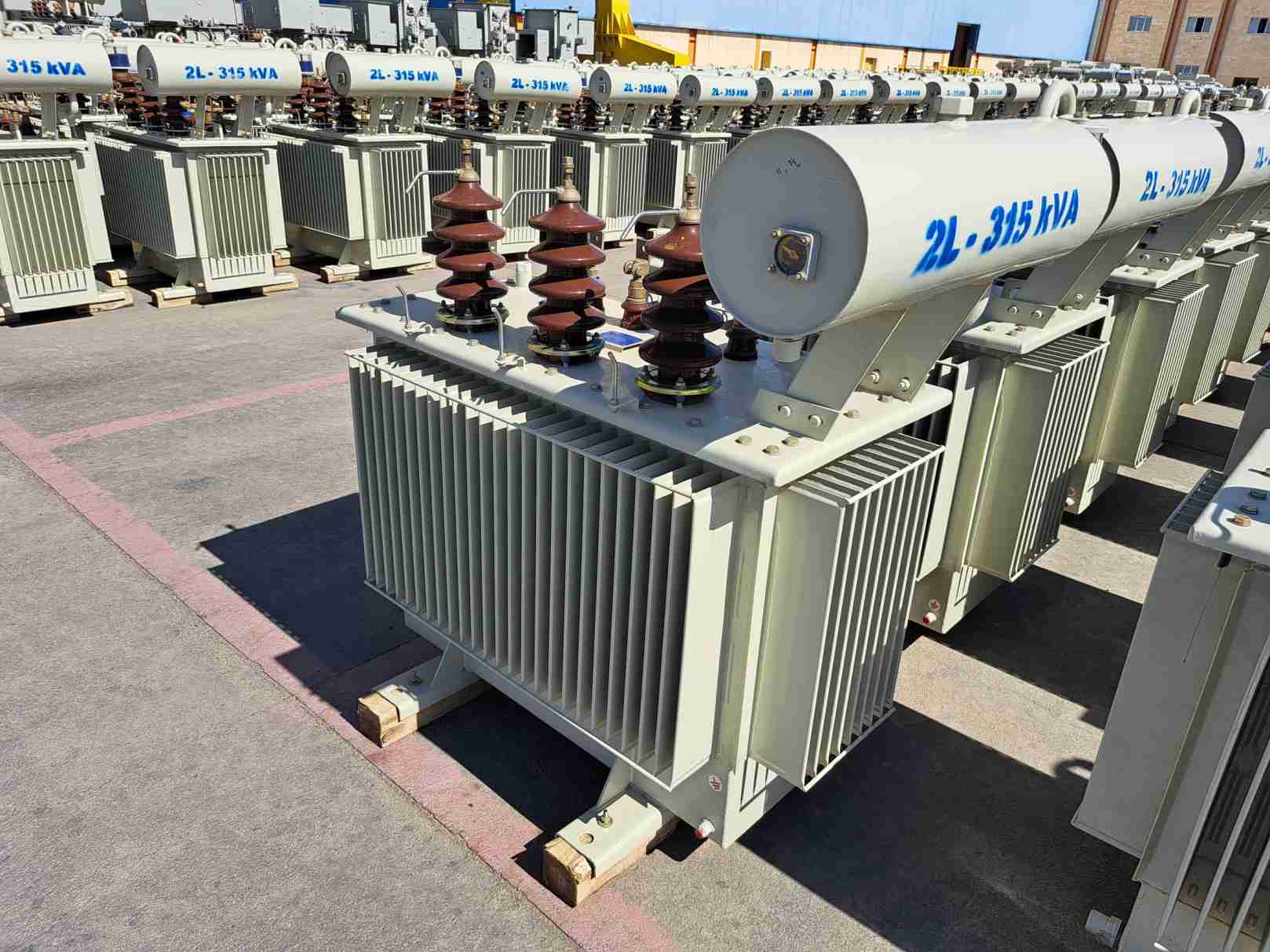

نمونه روغن نمای AG250 تعبیه شده بر روی ترانسفورماتورهای کنسرواتوری 315 کیلو ولت آمپر.

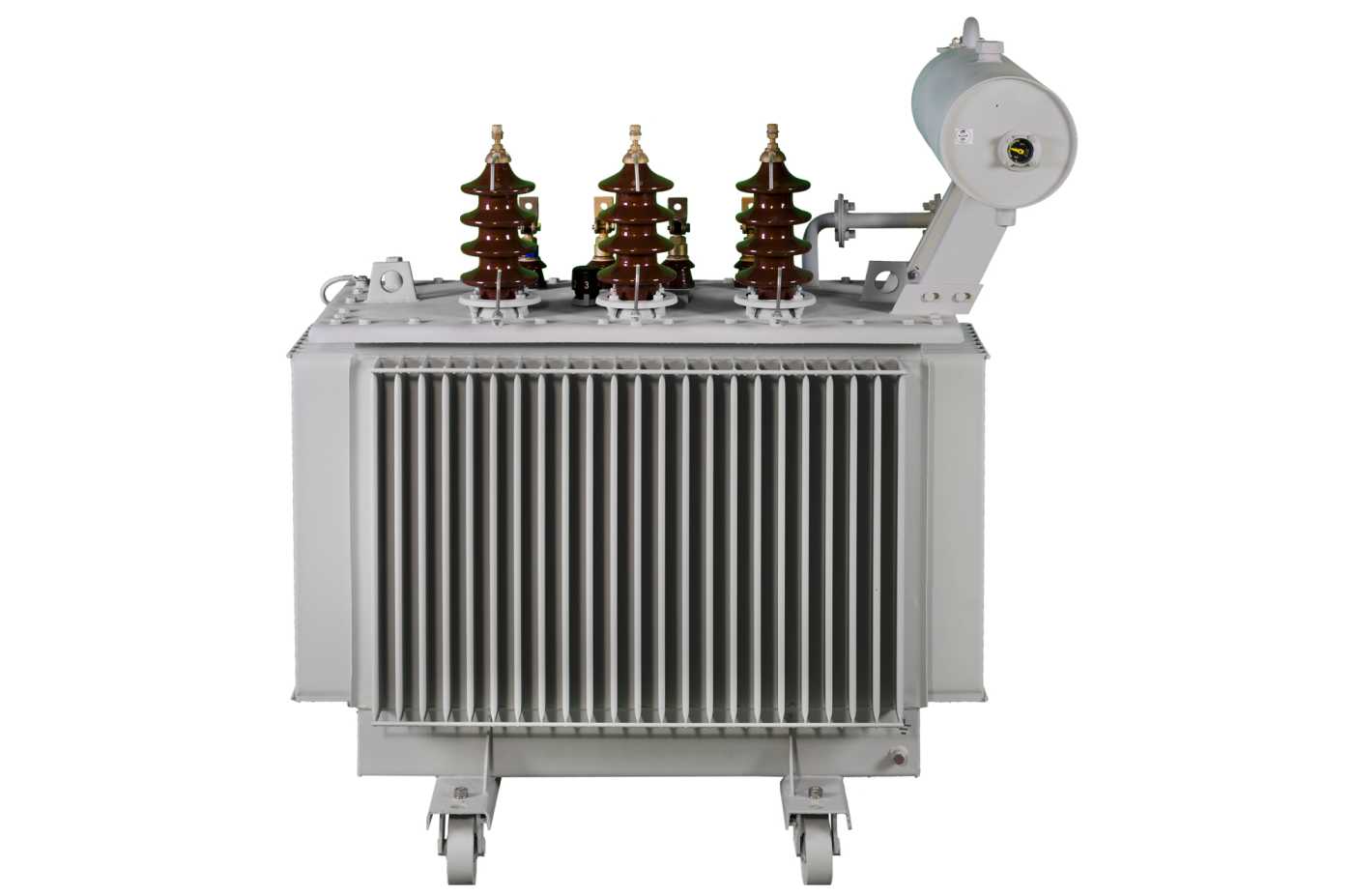

روغن نمای AG250 با توجه به قطر منبع انبساط کنسرواتوری ترانسفورماتورهای توزیع جهت تعبیه بروی ترانس های از توان 125 کیلو ولت آمپر تا 315 کیلو ولت مورد استفاده قرار می گیرند.

ساختمان روغن نما

ساختمان روغن نماها متشکل از دو قسمت نشانگر و فانچ می باشد که توسط پیچ به هم متصل اند و هرکدام از قسمت های اصلی شامل بخش های زیر می باشند.

نشانگر: بدنه اصلی، صفحه مدرج، عقربه ، طلق

فلنچ: بدنه اصلی، اهرم، شناور و کوپلینگ مغناطیسی

با توجه  به شرایط کاربرد روغنی برای ساخت اغلب قسمت های بیرونی آن از آلومنیوم استفاده شده است و قسمت هایی که در معرض نور خورشید و یا روغن ترانسفورماتور قراردارند از مواد مقاوم در شرایط مذکور ساخته شده اند.

عملکرد روغن نما

حرکت شعاعی یا دورانی شناور تحت تاثیر تغییرات سطح روغن در منبع توسط اهرم مربوطه به یک کوپلینگ مغناطیسی منتقل شده و توسط کوپلینگ عقربه شروع به حرکت می نماید. در روغن نماهای کنتاکت دار کوپلینگ موجب حرکت دورانی یک بادامک شده و نهایتا میگروسوئیچ را تحریک می کند.

نصب روغن نما

پس از بازکردن نشانگر از فلنچ مربوطه و تنظیم طول اهرم شناور، توسط یک واشر لاستیکی و پیچ های جوشی روی بدنه منبع انبساط در محل خود قرارداده و بصورت آب بند بسته شود. سپس قسمت نشانکر توسط پیچ روی فلنچ مونتاژ گردد.

قابل توجه آن که در روغن نمای بدون کنتاکت ترانسفورماتور، فلنچ با نشانگر هر دو دارای یک بدنه مشترک می باشند.

تست روغن نما

پس از بازکردن طلق نشانگر با حرکت عقربه به سمت نقاط  max و min می بایست میکرو سوئیچ عمل نموده که می توان توسط یک دستگاه اهم متر صحت عملکرد آنرا کنترل نمود و پس از تست می توان کابل های مربوطه را در محل خود ترمینال ها اتصال داده و جهت بهره برداری استفاده نمود.

توجه: محل نصب روغن نماها عموما روی دیوار جانبی منبع انبساط بوده و در دمای محیط 20 درجه سانتی گراد باید عقربه بصورت افقی قرار گیرد و در صورت کاهش بیش از حد سطح روغن می بایست  طبق دستور العمل مربوطه شارژ روغن صورت گیرد.

در کنترل سطح روغن با استفاده از روغن نما به دمای محیط توجه داشته باشید بدین صورت که در دمای بالاتر از 20 درجه سانتی گراد به سمت Max منحرف می گردد.

کاتالوگ فارسی روغن نمای مغناطیسی

کاتالوگ انگلیسی روغن نمای مغناطیسی
