یکی از عوامل تخریب روغن ترانسفورماتور که طول عمر آن را به شدت کاهش می دهد، رطوبت موجود در هوا می باشد. برای جلو گیری از ورود هوای مرطوب به داخل ترانسفورماتوهای غیر هرمتیک بر روی منبع انبساط یک محفظه رطوبت گیر نصب می گردد. رطوبت گیر وظیفه دارد که هوایی را که کنسرواتور از بیرون می کشد از گرد و غبار و رطوبت پاک کند.

رطوبت گیر نیم کیلویی ترانسفورماتور جهت تعبیه بر روی ترانسفورماتورهای کنسرواتوری از توان 25 کیلو ولت آمپر الی 630 کیلو ولت آمپر مورد استفاده قرار می گیرند.

در رطوبت گیر محفظه ای تعبیه شده که حاوی دانه های سیلیکاژل است که دو نوع می باشد:

• یک نوع در حالت عادی نارنجی بوده و با جذب رطوبت تدریجا به رنگ سبز لجنی تغییر رنگ خواهد داد
• نوع دوم در حالت عادی آبی رنگ بوده و با جذب رطوبت تدریجا به رنگ صورتی و سفید در می آیند

در هر دو حالت می بایست ماده رطوبت گیر تعویض گردد. این ماده با جذب رطوبت موجب می شود همواره هوای خشک وارد ترانسفورماتور گردد. باید دقت شود ضخامت قشر آبی رنگ کمتر از 3 میلمیتر نباشد که در این حالت باید آن را تعویض نمود. علاوه بر این در محفظه رطوبت گیر در قسمت انتهایی از استکانک حاوی روغن ( تاسطح مشخص شده روی استکانک) جهت جذب گرد و غبار و ذرات معلق هوای ورودی به ترانسفورماتور استفاده شده است. همچنین این استکانک دانه های سیلیکاژل را از تماس دائمی با هوای بیرون حفظ می کند.

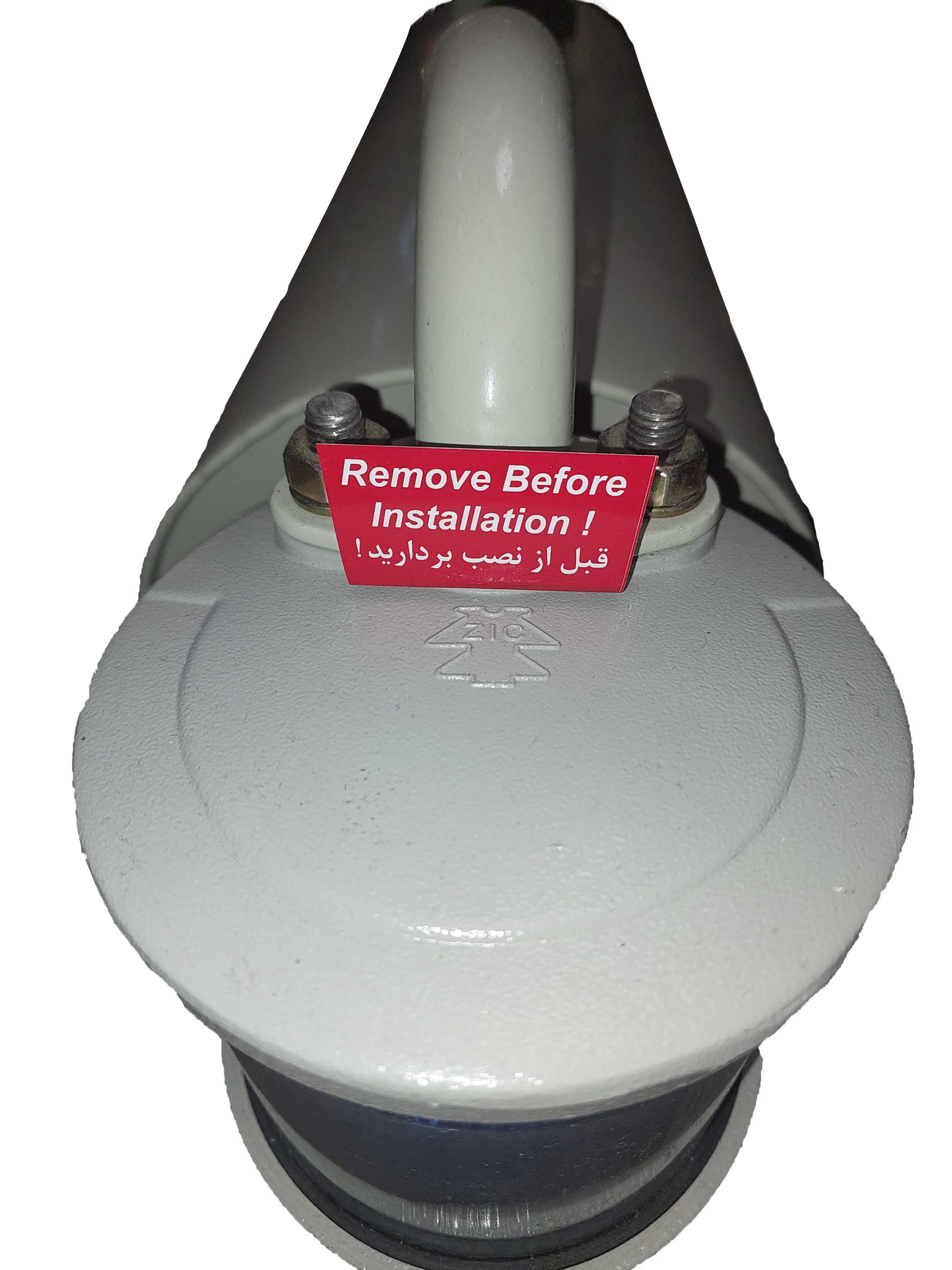

جهت حفاظت سیلیکاژل در مقابل تماس روغن ناشی از تکانهای وارده در حمل و نقل، یک ورق مسدود کننده به رنگ قرمز مابین فلنچ رطوبت گیر و چپقی منبع انبساط قرار داده شده که می بایست پس از نصب با شل کردن پیچ های فلنچ این ورق از محل برداشته شود و مجددا پیچ ها محکم گردند.

از آنجائیکه ممکن است مقداری روغن در اثر تکانهای ناشی از حمل و نقل ترانسفورماتور در پشت ورق مسدود کننده جمع شده باشد باید در هنگام برداشتن ورق مسدود کننده دقت شود تا روغن به داخل محفظه رطوبت گیر نریزد، بدین صورتکه  ابتدا محفظه سیلیکاژل از یک طرف باز شده و به میزان 180 درجه چرخانده شود و سپس ورق مسدود کننده از محل جدا شود.

کاتالوگ محصول

کاتالوگ فارسی رطوبت گیر ترانسفورماتور

کاتالوگ انگلیسی رطوبت گیر ترانسفورماتور

محصولات مشابه:

محفظه رطوبت گیر یک کیلویی ترانسفورماتور

کاسه روغن زیر رطوبت گیر ترانسفورماتور

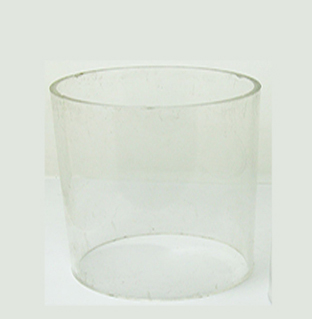

 شیشه رطوبت گیر نیم کیلویی ترانسفورماتور
